Импортный станок встал из-за одной сломанной детали, поставки запчастей прекратились, а чертежей у вас никогда и не было — только сам вышедший из строя узел. Знакомая ситуация для любого снабженца.
Хорошая новость: чтобы изготовить деталь, чертёж не обязателен. Достаточно образца детали - даже сломанного. В этой статье объясняем, как работает обратный инжиниринг, как восстанавливают деталь по образцу и как подобрать замену импортной детали аналогом.
Хорошая новость: чтобы изготовить деталь, чертёж не обязателен. Достаточно образца детали - даже сломанного. В этой статье объясняем, как работает обратный инжиниринг, как восстанавливают деталь по образцу и как подобрать замену импортной детали аналогом.
Что такое обратный инжиниринг простыми словами?
Обратный инжиниринг (или реверс-инжиниринг) — это восстановление конструкторской документации на деталь на основе её физического образца. Обычный процесс идёт от чертежа к детали. Здесь всё наоборот: от готовой детали — к чертежу и последующему изготовлению.
Проще говоря, специалисты берут ваш образец, снимают с него все размеры, определяют материал, воспроизводят геометрию в цифровой модели и по ней изготавливают точную копию. На выходе вы получаете рабочую деталь, а при необходимости — и полный комплект документации на неё.
Проще говоря, специалисты берут ваш образец, снимают с него все размеры, определяют материал, воспроизводят геометрию в цифровой модели и по ней изготавливают точную копию. На выходе вы получаете рабочую деталь, а при необходимости — и полный комплект документации на неё.
Для изготовления детали по образцу не нужен ни чертёж, ни паспорт станка, ни каталог производителя. Нужна сама деталь — и её можно воспроизвести, даже если она сломана или изношена
Когда нужно изготовить деталь по образцу?
Обратный инжиниринг чаще всего востребован там, где оригинальную запчасть невозможно или невыгодно купить.
- Замена импортной детали аналогом. Поставки прекратились или сроки доставки стали неприемлемыми — деталь проще изготовить в России по образцу.
- Деталь снята с производства. Оборудование ещё работает, а запчасти к нему уже не выпускаются.
- Оригинал стоит неоправданно дорого. Фирменная запчасть с логотипом производителя нередко стоит в разы больше, чем её точная копия.
- Нужен запас на будущее. Расходную или быстроизнашивающуюся деталь изготавливают партией, чтобы не зависеть от поставок.
- Деталь дорабатывается. При копировании можно сразу усилить слабое место, из-за которого оригинал выходил из строя.
Как проходит восстановление детали по образцу: этапы?
Процесс прозрачен и состоит из нескольких последовательных шагов. Заказчику достаточно предоставить образец — всё остальное берёт на себя производство.
- Приём и осмотр образца. Специалист изучает деталь, оценивает её состояние, назначение и определяет, какие поверхности являются рабочими и критичными по точности.

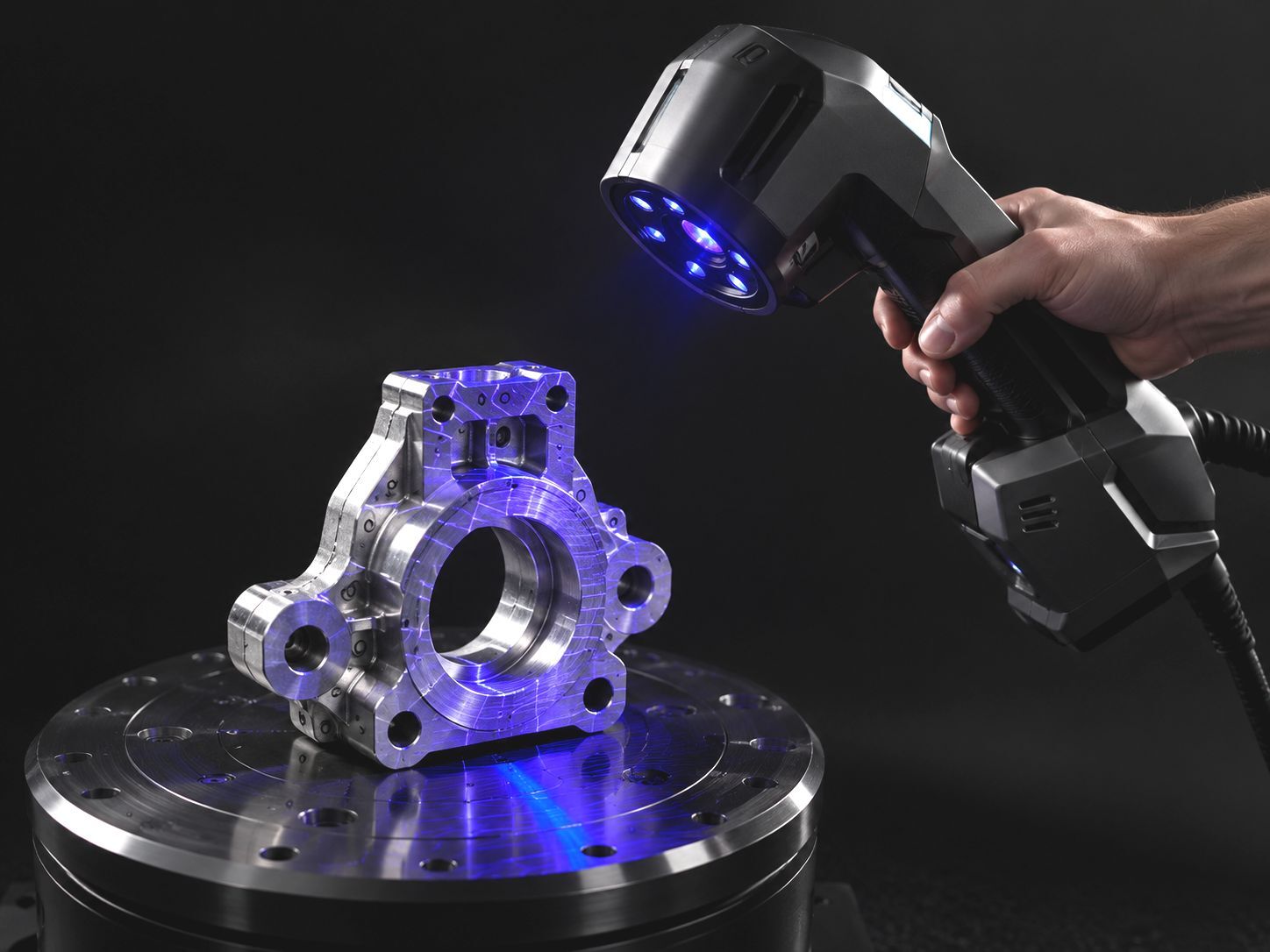

- Обмер и оцифровка. Размеры снимают измерительным инструментом, а сложную геометрию — с помощью 3D-сканера. Получается точная цифровая модель детали
- Определение материала. Лабораторно или по характерным признакам устанавливается марка металла, твёрдость и вид термообработки или покрытия оригинала.
- Восстановление геометрии. Если образец изношен или сломан, инженер восстанавливает исходные размеры — как деталь выглядела до повреждения.
- Разработка чертежа и 3D-модели. Формируется рабочая документация, по которой деталь можно изготавливать хоть сейчас, хоть через год.
- Изготовление и контроль. Деталь производится на станках с ЧПУ, проходит контроль размеров и при необходимости — термообработку и нанесение покрытий.
Что делать, если образец сломан или изношен?
Это самый частый вопрос — и одновременно самое распространённое заблуждение. Многие думают, что по сломанной детали копию сделать нельзя. На деле это штатная ситуация для реверс-инжиниринга
Сломанная деталь
Если деталь разломилась на части, их совмещают и обмеряют вместе. Даже когда фрагмент утерян, опытный инженер восстанавливает недостающую геометрию по симметрии, посадочным местам и логике конструкции.
Изношенная деталь
Износ рабочих поверхностей — не помеха. Исходные размеры восстанавливают по неизношенным участкам, сопрягаемым деталям и стандартным посадкам. Более того, копия часто получается лучше оригинала: ей возвращают заводские размеры, а иногда усиливают проблемный узел.
Если деталь разломилась на части, их совмещают и обмеряют вместе. Даже когда фрагмент утерян, опытный инженер восстанавливает недостающую геометрию по симметрии, посадочным местам и логике конструкции.
Изношенная деталь
Износ рабочих поверхностей — не помеха. Исходные размеры восстанавливают по неизношенным участкам, сопрягаемым деталям и стандартным посадкам. Более того, копия часто получается лучше оригинала: ей возвращают заводские размеры, а иногда усиливают проблемный узел.
Сломанный образец — это не приговор, а обычная исходная точка. В большинстве случаев по нему можно восстановить деталь полностью.
Замена импортной детали аналогом: на что обратить внимание?
Изготовление аналога импортной детали — это не просто копирование формы. Чтобы деталь работала не хуже оригинала, важно воспроизвести три вещи.
Мы не просто «срисует» деталь, а подберёт отечественные материалы и технологии, которые полноценно заменят импортные. Часто это открывает и приятную возможность - сделать деталь надёжнее исходной.
Какие детали можно изготовить по образцу?
Спектр очень широк — по образцу воспроизводят большинство деталей механической обработки:
- Валы, оси, втулки, шестерни и зубчатые колёса;
- Корпусные детали, крышки, фланцы, кронштейны;
- Изношенные посадочные и уплотнительные элементы;
- Детали редукторов, насосов, компрессоров, станков;
- Нестандартный крепёж и запчасти к импортному оборудованию.
Что нужно от заказчика, чтобы начать?
Чтобы запустить изготовление детали по образцу, от вас потребуется минимум:
Ни чертежей, ни документации, ни данных производителя не требуется. Всё необходимое инженеры получат с самого образца.
- Сам образец детали — целый, сломанный или изношенный
- Информация о применении, если она есть: какое оборудование, какой узел, как деталь выходит из строя. Это помогает подобрать оптимальный материал и при желании усилить деталь
- Нужное количество — одна деталь или партия
Ни чертежей, ни документации, ни данных производителя не требуется. Всё необходимое инженеры получат с самого образца.
Частые вопросы об изготовлении детали по образцу?
"Можно ли изготовить деталь, если чертежа нет вообще?"
Да. Именно для этого и существует обратный инжиниринг. Все размеры и параметры снимаются непосредственно с образца, поэтому чертёж заказчику иметь не обязательно.
"Получится ли сделать деталь по сломанному образцу?"
В большинстве случаев да. Фрагменты совмещают и обмеряют, а недостающую геометрию восстанавливают по симметрии и сопрягаемым элементам. Сломанный образец — обычная рабочая ситуация.
Почему нельзя назвать цену сразу по телефону?
Чертёж позволяет точно оценить объём работы и назвать честную цену. Даже внешне похожие детали могут отличаться по стоимости из-за допусков или материала, поэтому расчёт по чертежу — это гарантия того, что вы получите корректную цену без сюрпризов. Обычно расчёт занимает совсем немного времени.
"Будет ли аналог не хуже импортного оригинала?"
При правильном подборе материала, термообработки и покрытий — да. Нередко копию удаётся сделать даже надёжнее оригинала, устранив его слабое место.
"Сколько времени занимает изготовление по образцу?"
Срок зависит от сложности детали, материала и объёма. Обмер и разработка модели обычно занимают немного времени, после чего деталь запускается в производство. Точный срок называют после осмотра образца.
Заключение
Отсутствие чертежа — не препятствие для изготовления детали. Обратный инжиниринг позволяет воспроизвести практически любую деталь по образцу, даже если он сломан или изношен.
Что важно запомнить:
Если импортное оборудование простаивает из-за одной запчасти, а поставки недоступны — мы качественно и оперативно изготовим нужную вам деталь. Достаточно показать образец.
Что важно запомнить:
- Чертёж не нужен. Для изготовления достаточно самого образца — все размеры снимут с него.
- Сломанный образец — не проблема. Геометрию восстанавливают по фрагментам, симметрии и сопрягаемым деталям.
- Импортную деталь можно заменить аналогом. Подбор отечественных материалов и технологий даёт полноценную, а иногда и более надёжную замену.
Если импортное оборудование простаивает из-за одной запчасти, а поставки недоступны — мы качественно и оперативно изготовим нужную вам деталь. Достаточно показать образец.
